Betacam SP (Sony)

1. Fiche d'identification rapide (Récolement)

Cette section permet d'identifier le support en magasin sans matériel de lecture.

  • Famille : Vidéo analogique professionnelle (cassette 1/2 pouce / 12,65 mm). Évolution composantes à bande métal (Metal Particle), lancée par Sony en 1986.
  • Aspect visuel : Coque en plastique injecté gris anthracite / noir. Le volet mobile de protection de la bande est généralement bleu foncé (signature visuelle du Betacam SP) ou gris foncé.
  • Format des boîtiers :
    • Taille S (Small / Tournage) : 156 x 95 x 25 mm (cassettes de terrain pour caméscope/reportage, 5 à 30 min).
    • Taille L (Large / Studio) : 254 x 145 x 25 mm (cassettes de régie/montage/diffusion, 30 à 108 min).
  • Détrompeurs clés (Face inférieure) :
    • Détection Metal Particle : Perçage spécifique au dos de la coque informant le mécanisme qu'il s'agit d'une formule SP (charge métal) pour adapter la polarisation (bias), la distinguant du Betacam Oxide standard.
  • Protection contre la réécriture : Curseur plastique rouge coulissant sur la tranche (faire glisser sur la position SAVE / ouverture de la fenêtre pour verrouiller l'enregistrement).

2. Visuel de référence & Gabarit de contrôle

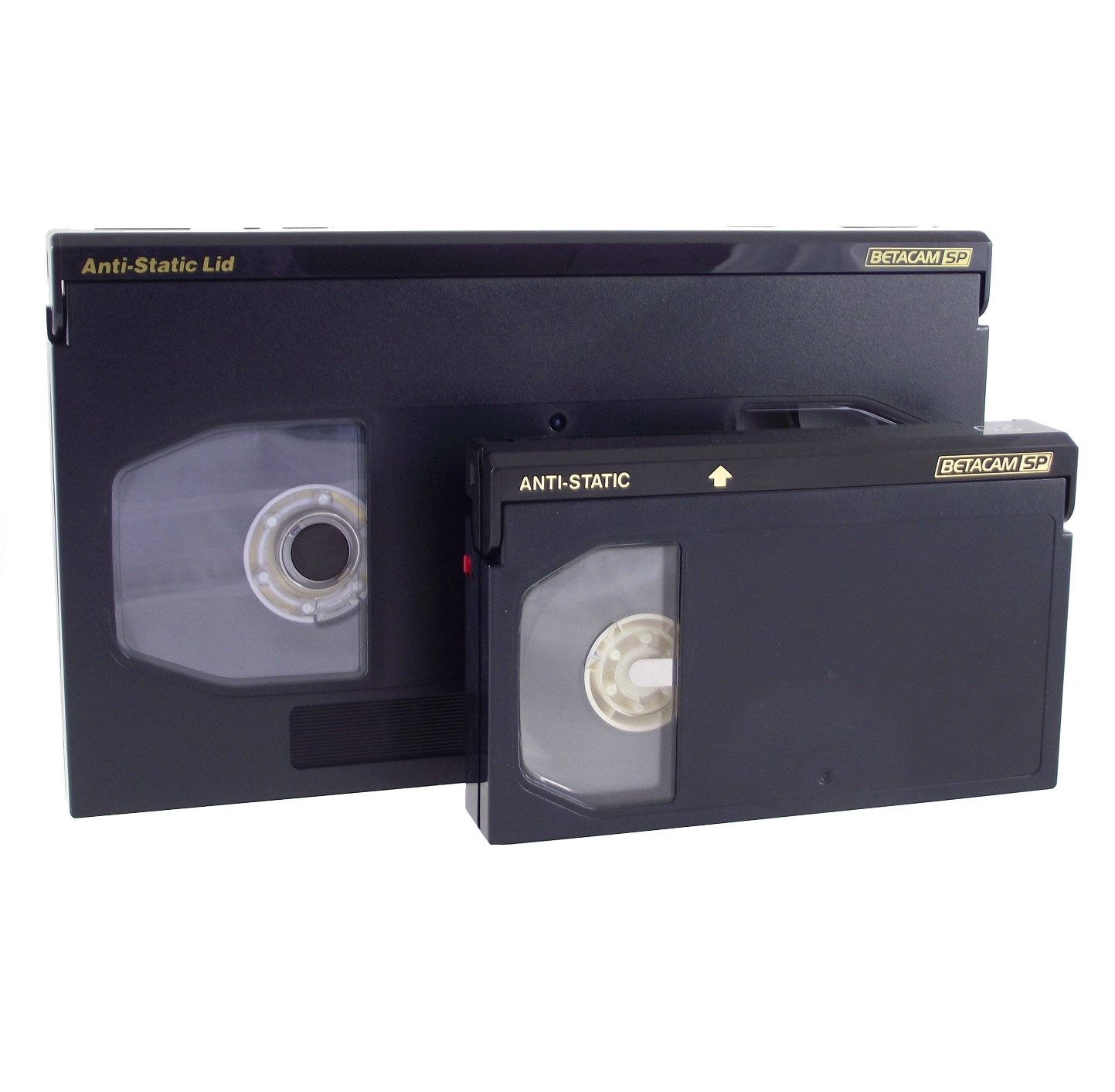

Cassettes Betacam SP grand boîtier L et petit boîtier S vues de face

Cassettes Betacam SP formats L et S (vue de face). Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

Vues détaillées et conditionnement

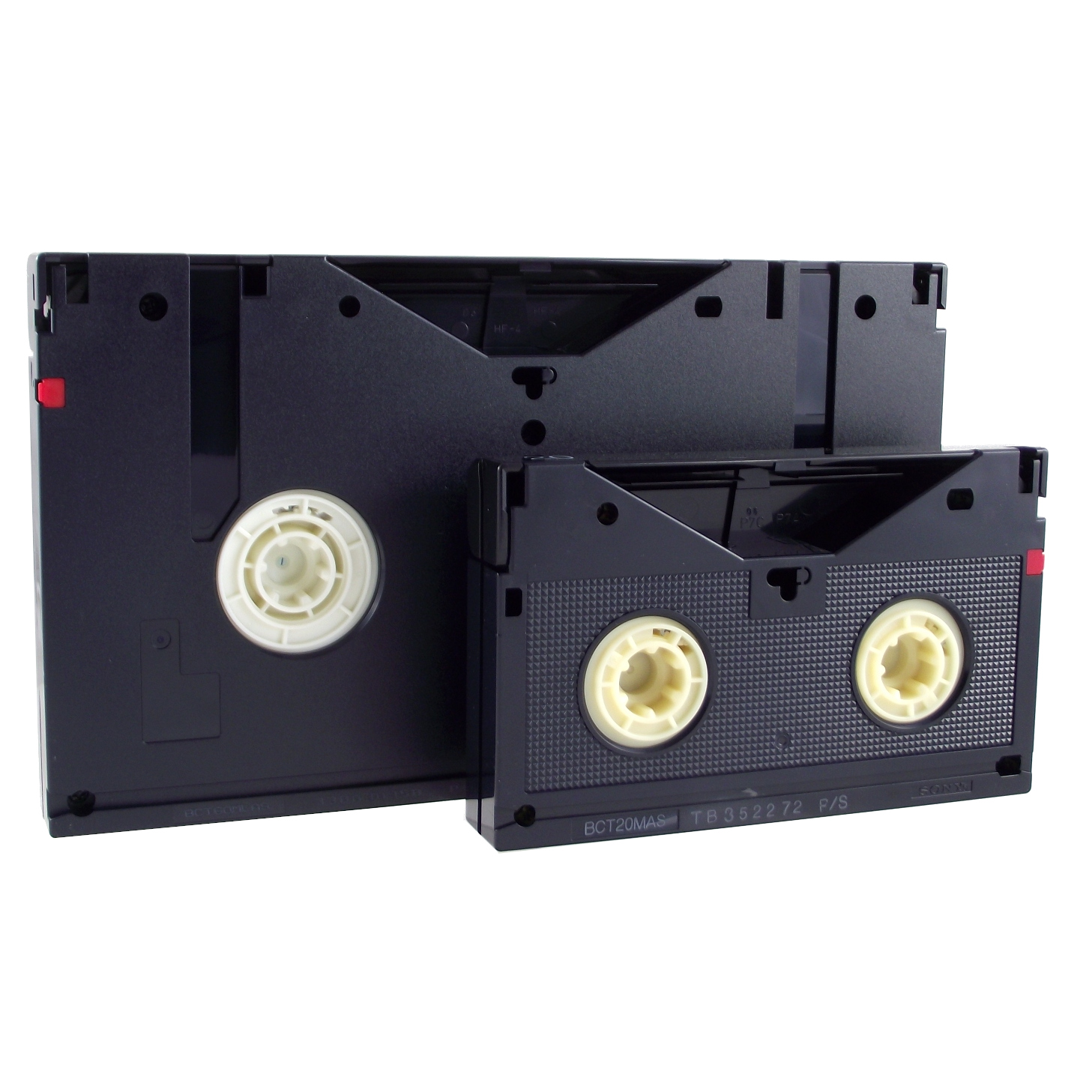

Cassettes Betacam SP vue de dessous montrant les moyeux et détrompeurs

Vue inférieure : moyeux et perforations détrompeuses des boîtiers L et S. Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

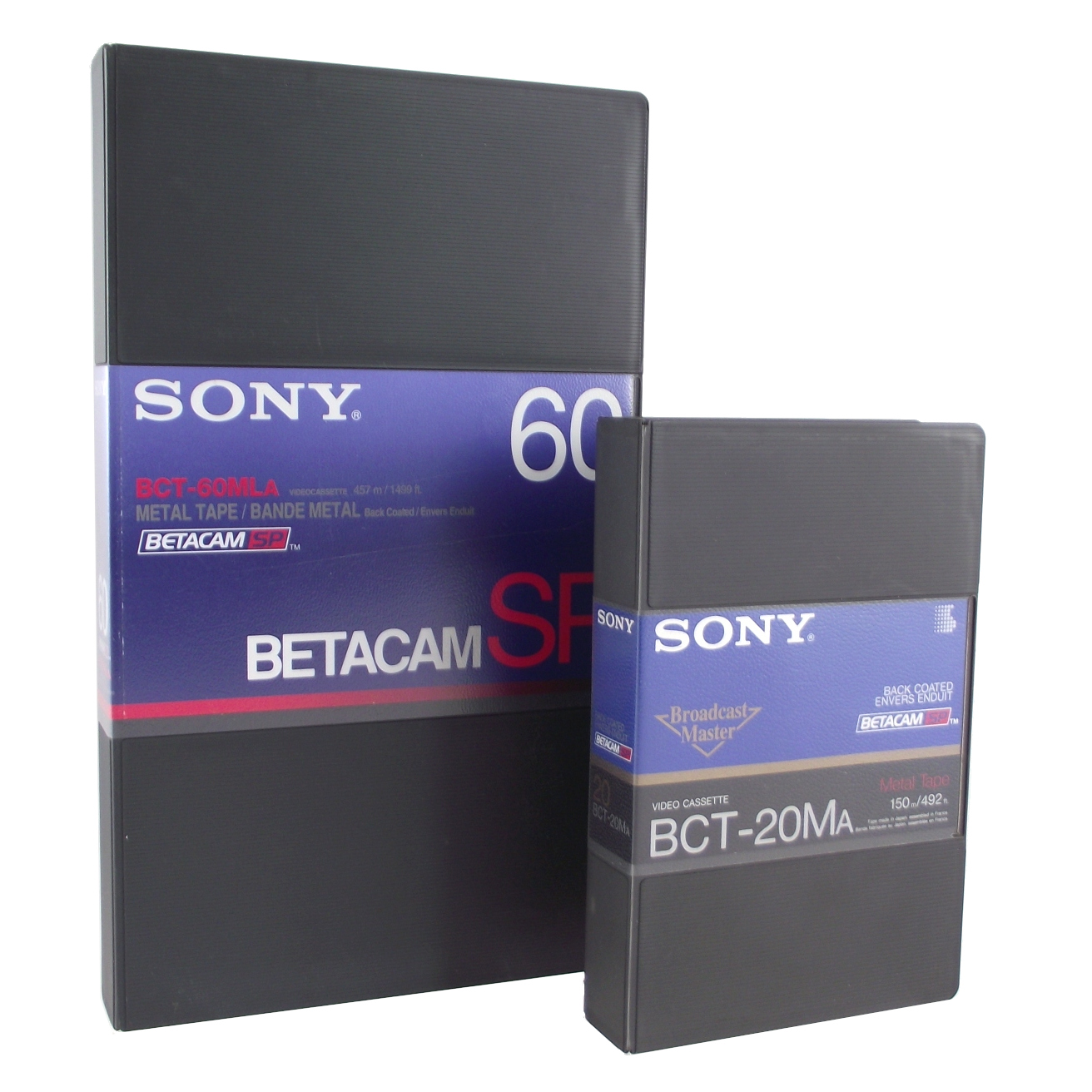

Conditionnement d'origine des cassettes Betacam SP Sony

Boîtiers d'archivage d'origine Sony (BCT-60MLA et BCT-20MA). Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

🖨️ Impression pour récolement : Ne mesurez pas directement sur un écran. Téléchargez le Gabarit Betacam SP A4 (PDF) et imprimez-le en Taille réelle (100 % / Sans ajustement). Un carré de contrôle de 50 x 50 mm permet de valider l'échelle avant pose de la cassette.

3. État de conservation & Diagnostics de dégradation

⚠️ Priorité de traitement : ÉLEVÉE
Format professionnel analogique approchant ou dépassant sa durée de vie théorique. L'obsolescence matérielle des lecteurs et la fragilité du liant imposent un traitement rapide.

  • Syndrome du fluide collant (Sticky-Shed Syndrome) : L'humidité détériore le liant polyuréthane de la bande.
    • Symptômes : Sifflement ou grincement strident à la lecture, freinage ou blocage des tambours de têtes, dépôt abondant de résidus marron/noirs sur les guides.
    • Action : Arrêt immédiat. Un passage préalable en étuve de déshydratation contrôlée (45 °C à 50 °C pendant 8 h à 24 h) est obligatoire immédiatement avant numérisation.
  • Pertes de particules magnétiques (Shedding) & Drop-outs : Usure de la couche métallique lors de passages répétés ou sous l'effet de micro-champs magnétiques. Entraîne des décrochages ou lignes blanches sur l'image et l'encrassement éclair des têtes.
  • Blocage mécanique du boîtier ou trappe tordue :
    • Astuce terrain ("Cassette Coquille") : Si la trappe métallique/plastique est tordue suite à un choc ou si les ressorts sautent, démonter le boîtier à l'aide d'un tournevis de précision pour transplanter les bobines dans une coquille Betacam SP saine (en sacrifiant une cassette vierge ou sans valeur).
  • Obsolescence critique du parc de lecture : Rareté et usure irréversible des têtes du tambour sur les magnétoscopes de studio (séries Sony BVW, PVW, UVW). Pénurie de galets presseurs et de pièces de rechange.

4. Données à saisir dans la grille de récolement

Lors de la saisie d'inventaire préalable, renseigner impérativement ces 4 champs :

  1. Format declared : Betacam SP (à vérifier au lecteur car piège récurrent sur le terrain : de nombreuses cassettes SP physiques contiennent un signal numérique Betacam SX ou MPEG IMX).
  2. Boîtier : S (court) ou L (long).
  3. Pistes audio & TC : Indiquer si les pistes FM (Hi-Fi), longitudinales (Dolby C) ou Timecode (LTC/VITC) sont exploitées.
  4. État sanitaire : Sain / Poussiéreux / Poudre blanche ou résidus / Ruban collant suspecté.

5. Les méthodes de numérisation

A. La chaîne de référence (Régie professionnelle)

Le Betacam SP enregistre le signal vidéo en composantes analogiques (Y, R-Y, B-Y). Pour extraire 100 % de sa qualité native :

  • Lecteurs de référence :
    • Magnétoscope professionnel de studio (ex: Sony BVW-75P, PVW-2800P ou UVW-1800P).
    • Sony J-30 SDI (Solution terrain / Polyvalente) : Magnétoscope compact particulièrement recommandé en régie d'archivage. Outre sa sortie SDI native, il présente l'avantage d'autodétecter et de relire sur la même fente les bandes analogiques (Betacam Oxide, Betacam SP) et numériques (Bétanum, Betacam SX, MPEG IMX), s'affranchissant ainsi du piège des fausses cassettes SP enregistrées en numérique.
  • Conversion au plus près : Sortie composantes analogiques (Y, U, V) du lecteur raccordée directement à un convertisseur Analogique → SDI positionné au plus près de la machine pour éviter toute dégradation du signal.
  • Correction & Contrôle : Signal SDI routé vers une matrice (ex. Videohub) avec boucle vers un TBC matériel externe (stabilisation des trames) et moniteur de contrôle.
  • Pilotage & Capture : Commande de la platine via le port Remote RS-422 (Sony 9-pin) et capture directe en Apple ProRes 422 (ou ProRes 422 HQ) via le logiciel de capture (ex. Media Express).

B. L'option Débrouille / DIY (Pour petites structures sans budget)

  • Matériel : Un lecteur compact de bureau de la série UVW (ex. Sony UVW-1400P ou 1200P).
  • Connexion à petit budget : Si la carte d'acquisition ne gère pas le composantes BNC, utiliser la sortie S-Video (Y/C) disponible au dos de certains lecteurs UVW vers un boîtier d'acquisition USB propre (proscrire impérativement la conversion en Composite RCA jaune).
  • Capture : Enregistrement via le logiciel libre OBS Studio ou VirtualDub configuré sans compression destructrice.
  • Astuce de secours (Ruban collant) : Pour une bande qui couine ou rame, l'étuvage doux en déshydrateur alimentaire (45 °C à 50 °C pendant 8 h à 12 h) reste l'astuce de dépannage pour rétablir temporairement la fluidité du dévidage.

6. Recommandations pour un marché public (CCP)

  • Format Master de production recommandé : Apple ProRes 422 (ou HQ) en définition SD native (720x576 i50 en PAL, non désentrelacé). Standard recommandé pour la pérennité et la compatibilité en milieu institutionnel. (Note : les alternatives Uncompressed 10-bit 4:2:2 ou le couple open-source FFV1/MKV restent tolérées pour le stockage froid pur).
  • Clauses techniques indispensables à intégrer au CCP :
    • Extraction native : « Le prestataire devra impérativement effectuer la lecture sur des magnétoscopes professionnels raccordés en sortie vidéo composantes (Y/U/V) natives converties en SDI numérique au plus près du lecteur (ou via sortie SDI native sur des lecteurs de type Sony J-30 SDI). L'utilisation de sorties composites dégradées (RCA/BNC simple) est proscrite. »
    • Étuvage préalable : « En cas de présence du syndrome du fluide collant (hydrolyse du liant), un étuvage thermique contrôlé préalable est obligatoire avant toute tentative de numérisation sous peine de rejet pour détérioration du support. »
    • Obligation du tableau de récolement « navette » : « Le prestataire aura l'obligation stricte de compléter et restituer la grille de récolement fournie par la collectivité lors de la remise des fichiers. Pour chaque support, il renseignera les métadonnées de sortie (format réel identifié, état sanitaire constaté, opérations d'étuvage effectuées, nom exact du fichier Master produit, somme de contrôle MD5/SHA256). Aucune livraison ne sera validée sans la fourniture de ce tableau dûment rempli au format d'origine (.xlsx / .csv). »
