U-matic

Vidéo analogique professionnelle Analogique Magnétique Bandes Conservation Numérisation CCTP U-matic

U-matic (Sony)

1. Fiche d'identification rapide (Récolement)

Cette section permet d'identifier le support en magasin sans matériel de lecture.

  • Famille : Vidéo analogique professionnelle (cassette 3/4 pouce / 19,05 mm). Lancé par Sony en 1971 (premier format vidéo professionnel en cassette rigide).
  • Aspect visuel : Coque très imposante et lourde en plastique dur noir ou gris foncé avec fenêtres de visionnage rectangulaires au-dessus.
  • Format des boîtiers :
    • Taille S (Small / Tournage) : ~18 cm de long, durée max de 20 min (cassettes de reportage terrain).
    • Taille L (Large / Studio) : ~22 cm de long (épaisseur d'un gros livre), durée max de 60 min (montage et archivage).
  • Trois générations (détrompeur au dos) :
    • Low Band (LB) : Version d'origine. Bouton détrompeur au dos souvent rouge ou jaune.
    • High Band (BVU) : Qualité broadcast. Bouton souvent vert.
    • U-matic SP : Ultime évolution à bande métal. Logo SP bien visible, bouton souvent bleu.
  • Protection contre la réécriture : Retirer / déclipser le bouton plastique rouge (ou couleur selon version) situé au dos sous la cassette. Sans ce bouton, l'enregistreur refuse le passage en mode enregistrement.

2. Visuel de référence & Gabarit de contrôle

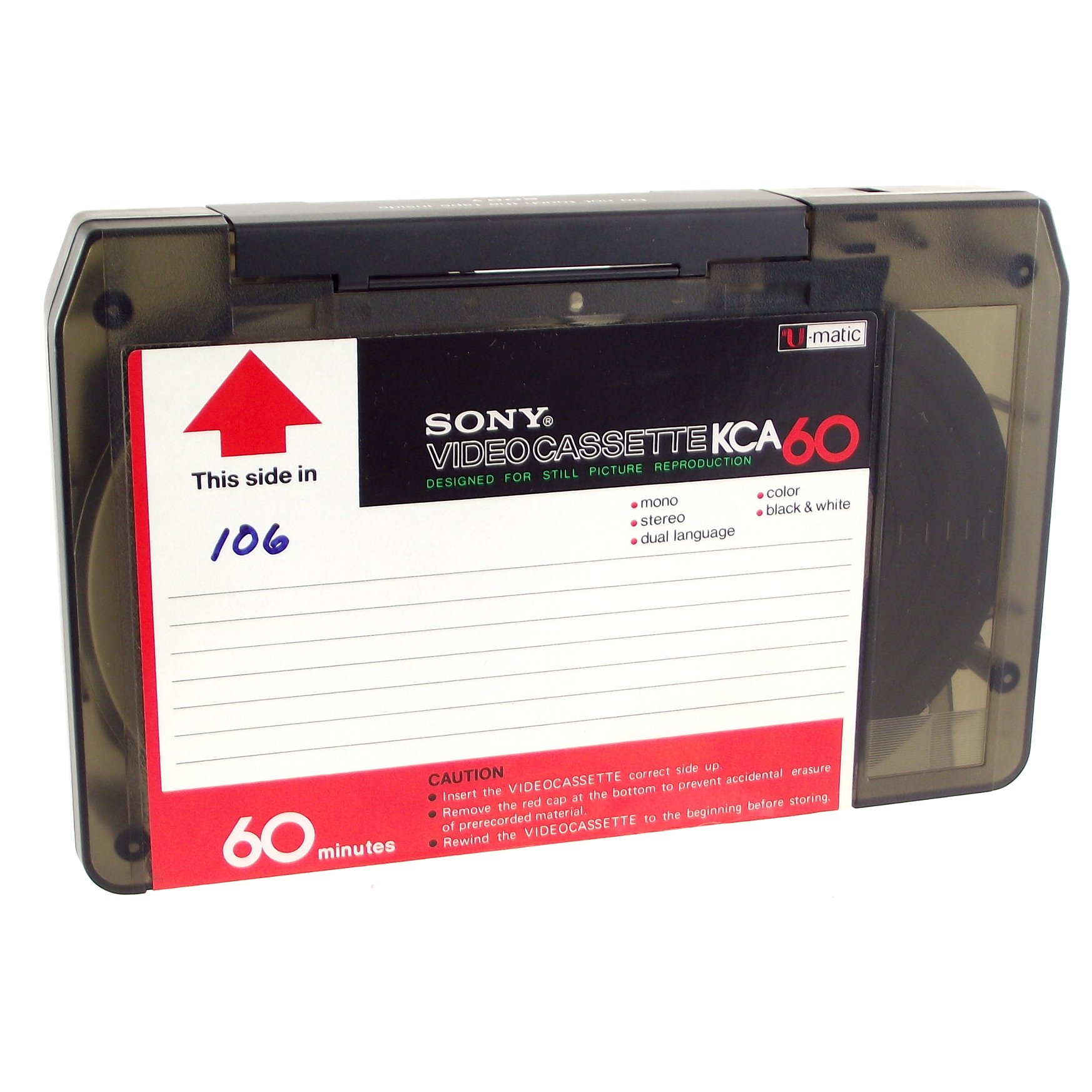

Cassette U-matic Sony KCA-60 vue de face

Cassette U-matic standard 3/4 pouce (vue de face). Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

Vues détaillées et conditionnement

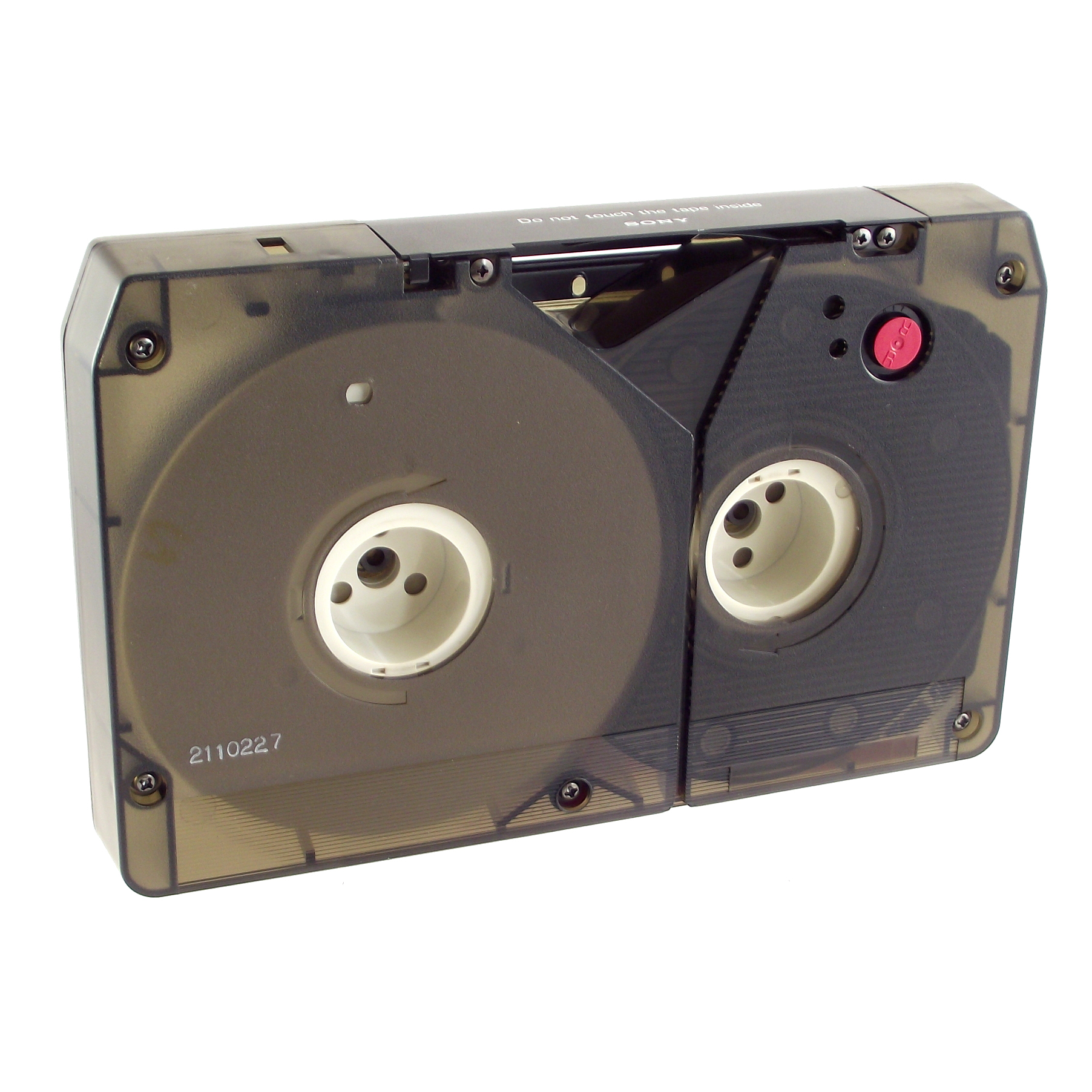

Cassette U-matic vue de dessous montrant les moyeux et l'ergot rouge

Vue inférieure : moyeux de bobines et ergot rouge d'anti-effacement. Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

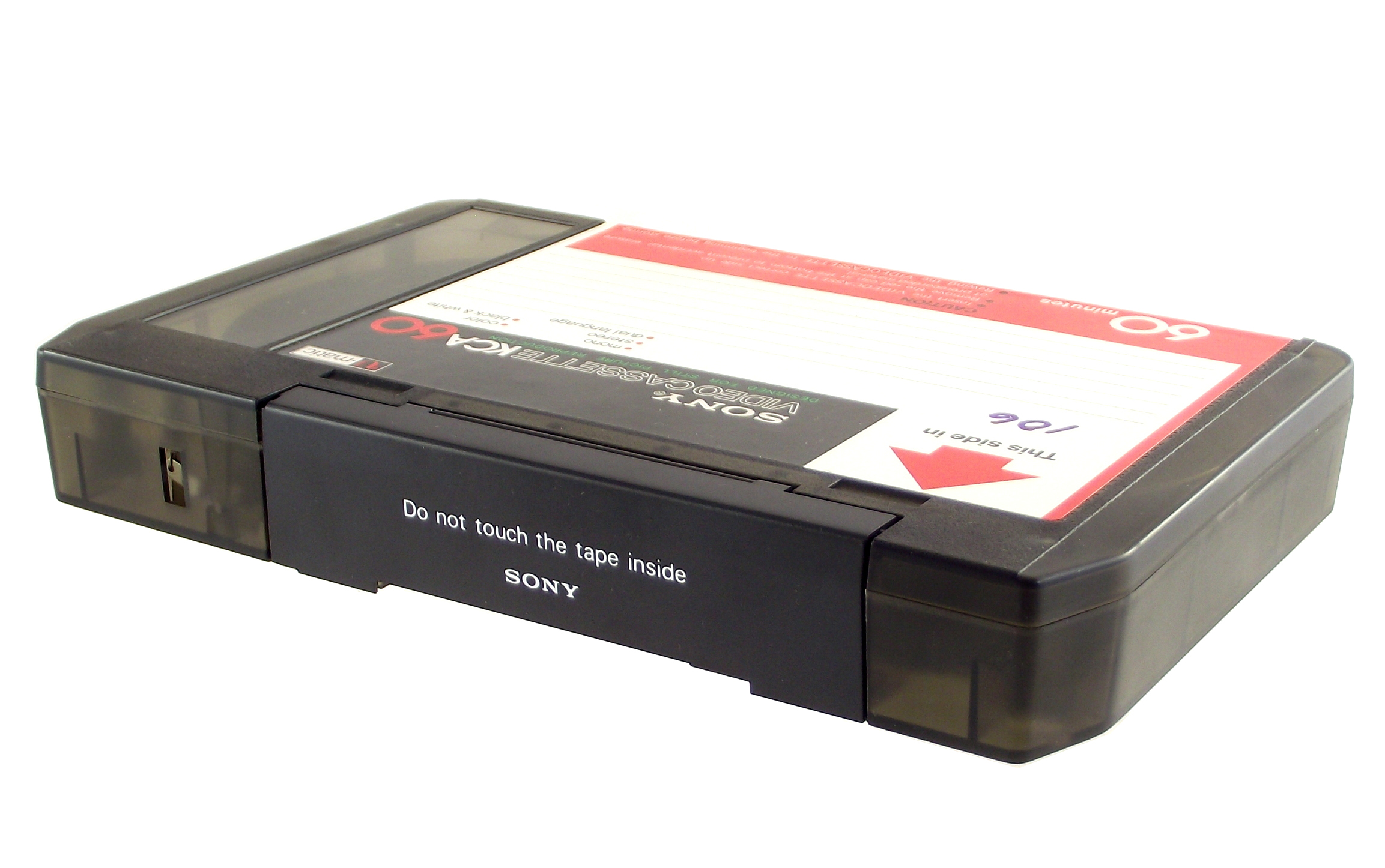

Tranche de la cassette U-matic avec volet de protection du ruban

Vue supérieure : volet de protection du ruban 3/4 pouce. Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

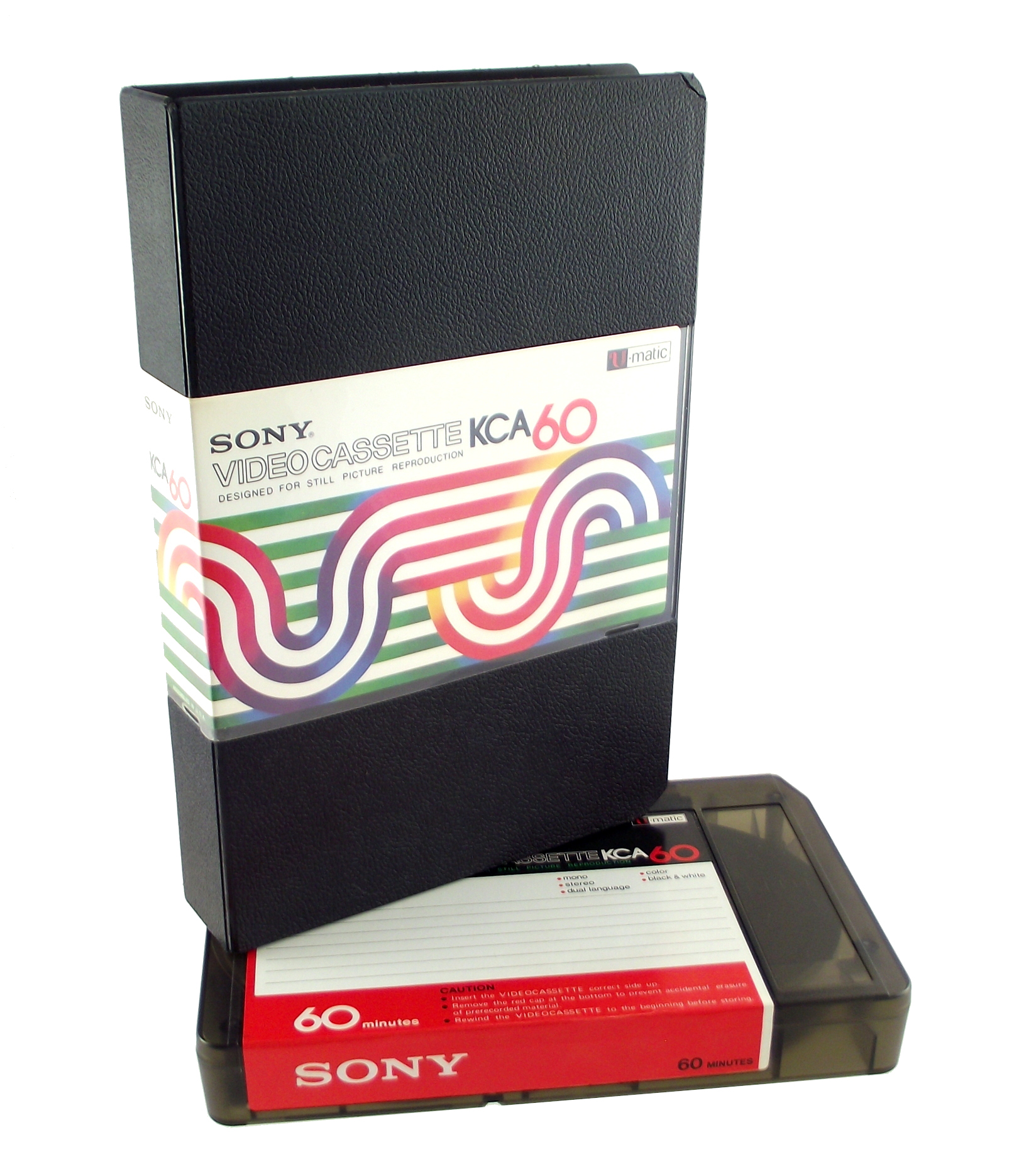

Cassette U-matic avec son boîtier rigide d'origine

Conditionnement d'origine : boîtier rigide à étui. Photo : Jason Curtis / Museum of Obsolete Media (CC BY-NC-SA 4.0).

🖨️ Impression pour récolement : Ne mesurez pas directement sur un écran. Téléchargez le Gabarit U-matic A4 (PDF) et imprimez-le en Taille réelle (100 % / Sans ajustement). Un carré de contrôle de 50 x 50 mm permet de valider l'échelle avant pose de la cassette.

3. État de conservation & Diagnostics de dégradation

⚠️ Priorité de traitement : CRITIQUE / URGENCE ABSOLUE
Format parmi les plus anciens de la vidéo magnétique. Risque majeur d'hydrolyse du liant et obsolescence extrême du parc de lecteurs.

  • Syndrome du ruban collant (Hydrolyse) — DANGER CRITIQUE : L'humidité transforme la colle qui fixe la poudre magnétique en résidu poisseux (effet "confiture").
    • Symptômes : Bruit de grincement ou sifflement strident à la lecture, moteur qui rame, dépôt de résidus marron/noirs encrassant immédiatement les têtes.
    • Action : Arrêt immédiat. Risque de décapage ou de déchirure du ruban. Séchage préalable en étuve de déshydratation obligatoire (45 °C à 50 °C pendant 12 h à 24 h) avant toute lecture.
  • Moisissures : Voile blanc ou duveteux sur la tranche de la bande. Interdiction d'insérer la cassette dans un lecteur sans nettoyage mécanique préalable sur banc dédié (risque de contamination des têtes).
  • Blocage mécanique du boîtier : Cassette dont la bande reste bloquée ou se détend lors de l'éjection.
    • Astuce terrain ("Cassette Coquille") : Démonter le boîtier à l'aide d'un tournevis de précision pour transplanter les deux bobines d'origine dans un boîtier U-matic d'accueil sain (en sacrifiant une cassette vierge). Travailler à plat avec des gants pour ne pas désynchroniser la trappe.

4. Données à saisir dans la grille de récolement

Lors de la saisie d'inventaire préalable, renseigner impérativement ces 4 champs :

  1. Format exact : Low Band, BVU ou SP (détermine le modèle de magnétoscope requis chez le prestataire).
  2. Boîtier : S ou L.
  3. Standard vidéo : SECAM (très fréquent en France), PAL ou NTSC.
  4. État sanitaire : Sain / Poussiéreux / Moisissures / Ruban collant suspecté.

5. Les méthodes de numérisation

A. La chaîne de référence (Régie professionnelle)

  • Lecture : Magnétoscope pro (ex. Sony VO-9600, VO-9800 ou BVU-950P).
  • Conversion au plus près : Sortie du lecteur convertie immédiatement en SDI via un boîtier de conversion placé au plus près de la machine pour éviter toute dégradation du signal analogique.
  • Correction & Contrôle : Signal SDI routé vers une matrice (ex. Videohub) avec boucle vers un TBC / correcteur de base de temps externe et moniteur de contrôle.
  • Pilotage & Capture : Télécommande du magnétoscope en RS-422 (Sony 9-pin) et capture directe en Apple ProRes 422 (ou ProRes 422 HQ) via logiciel de capture (ex. Media Express).

B. L'option Débrouille / DIY (Pour petites structures sans budget)

  • Matériel : Magnétoscope d'occasion polyvalent de la série Sony 9000 (ex. VO-9600/9800) avec TBC basique + boîtier d'acquisition analogique/USB propre.
  • Capture : Logiciel libre OBS Studio configuré pour une capture sans perte.
  • Astuce de secours (Ruban collant) : Certains techniciens utilisent un déshydrateur alimentaire à température réglable (45 °C à 50 °C pendant 8 h à 12 h) comme alternative économique d'urgence pour retirar temporairement l'humidité du ruban.

6. Recommandations pour un marché public (CCP)

  • Format Master de production recommandé : Apple ProRes 422 (ou HQ). Standard de terrain le plus robuste et universel en milieu patrimonial institutionnel. (Note : le couple open-source FFV1/MKV reste préconisé par certaines institutions pour le stockage froid pur).
  • Clauses techniques indispensables à intégrer au CCP :
    • Étuvage obligatoire : « Le prestataire doit obligatoirement disposer d'une étuve de déshydratation dans son atelier. Toute cassette U-matic présentant des signes d'hydrolyse du liant devra obligatoirement subir un traitement thermique préalable avant toute tentative de numérisation. »
    • Obligation du tableau de récolement « navette » : « Le prestataire aura l'obligation stricte de compléter et restituer la grille de récolement fournie par la collectivité lors de la remise des fichiers. Pour chaque support, il renseignera les métadonnées de sortie (état sanitaire réel, opérations d'étuvage/restauration effectuées, nom exact du fichier Master produit, somme de contrôle MD5/SHA256). Aucune livraison ne sera validée sans la fourniture de ce tableau dûment rempli au format d'origine (.xlsx / .csv). »
